전기안전

전기안전 시험

일반 사용자 또는 근로자들이 사용 할 수 있는 전기 제품에 대해
전기적 또는 물리적으로 야기될 수 있는 위험 부분을 제품 분류
규격에 따라 시험하여 안전한 제품이 제공 될 수 있도록 평가하는 것

전기안전 적용대상제품 및 규격목록

Products Categories IEC Standard
Batteries BATT 60086 / 60099 / 60254 / 61809
Cables and Cords CABL 60227 / 60245 / 60799
Capacitors as components CAP 60252 / 60384 / 60939 / 61048
Switches for appliances and automatic controls for electrical household appliances CONT 60691 / 60730 / 60934 / 61058 / 61095 / 61508
Household and similar equipment HOUS 60335 / 60342 / 60704 / 60967
Installation accessories and connection devices INST 60309 / 60320 / 60432 / 60439 / 60614 / 60669 / 60670 / 60684 / 60884 / 60974 / 60998 / 61011 / 61084 / 61210 / 61238 / 61242 / 61984
Measuring instruments MEAS 60414 / 61010
Lighting LITE 60061 / 60155 / 60238 / 60400 / 60570 / 60598 / 60838 /60901 / 60920 / 60921 / 60922 / 60924 / 60926 / 60928 / 60968 / 60969 / 61046 / 61050 / 61184 / 61195 / 61199 / 61347
Electrical equipment for medical use MED 60601 / 60976
Miscellaneous MISC 60938
IT and office equipment OFF 60950
Low voltage high power switching equipment POW (60158) / 60947 / 61558 / 62026
Installation protective equipment PROT 60127 / (60257) / 60269 / 60529 / 60755 / 60898 / 61008 / 61009 / 61643
Safety transformers and similar equipment SAFE 60044 / 60742 / 60825 / 61558
Portable tools TOOL 60745 / 61029 / 61939
Electronics, Entertainment TRON 60065 / 60491 / 61965

시험 신청 시 필요자료목록

  • 신청서
  • 부품리스트(BOM)
  • 회로도
  • 패턴도/실크도
  • 사용자 메뉴얼 (사용방법)
  • 라벨도안
  • 부품승인서(제품별 개별 요청사항)
  • 기구도면(제품별 개별 요청사항)
  • 파생모델정보(제품별 개별 요청사항)

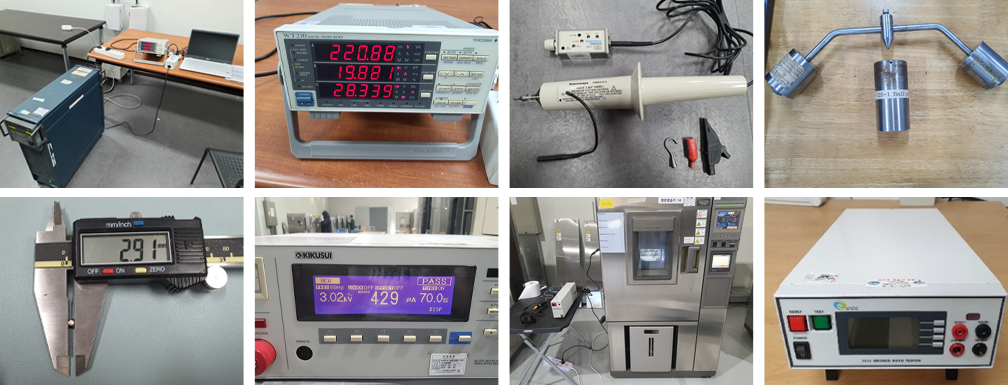

대표 시험

전기 에너지 위험 분류 (Electrical Energy Source)

  • 입력정격시험: 제조사에서 제공한 라벨에 표기된 전압/전류/전력에 대해 허용규정치(+10 %) 넘지 않는지 확인하는 시험
  • 방전전압시험: 제품의 전원을 OFF 했을 때, 남아 있는 제품의 잔류전압을 확인하여 감전의 위험이 있는지 확인하는 시험
  • 동작전압시험: 제품을 동작시켰을 때, 동작전압에 따라 안전을 위한 요구 절연거리 달라지기 때문에, 필요한 절연거리를 확인하는 시험
  • 구압시험: 제품의 절연체(외곽 앤클로져) 부분을 비정상적 온도인 125도 이상의 높은 온도 조건에서 구압을 가해 절연체에 이상이 발생하는지 확인하는 시험

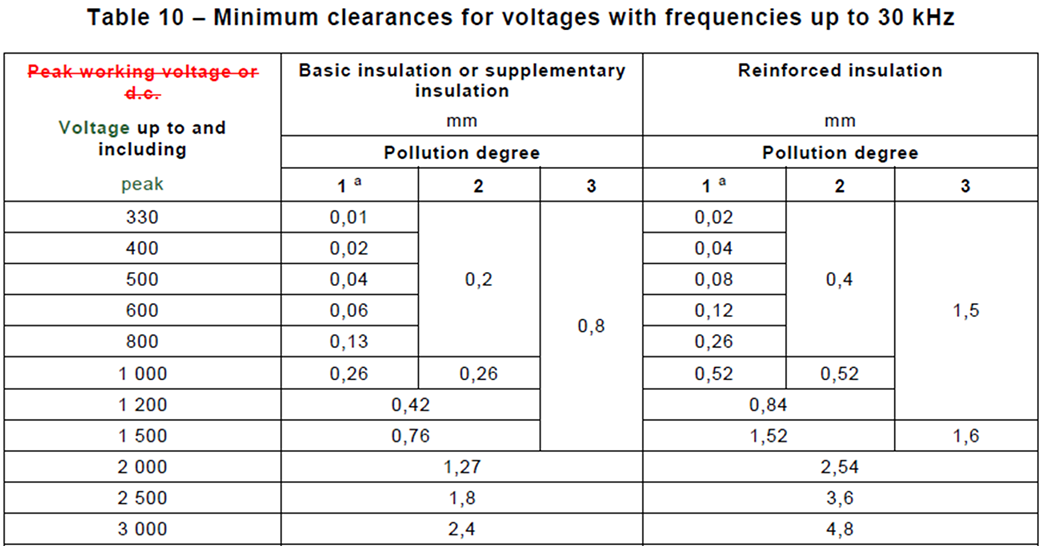

  • 절연거리시험: 전기원으로부터 사용자 안전을 위해 절연거리(Clearance distance: 공간거리, Creepage distance: 연면거리)가 유지되고 있는지 확인하는 시험
  • 내전압시험: 제품의 Input(위험전압부분)과 Output(안전전압부분)& 일반사용자가 닿을 수 있는 부분간에 절연이 되어있는지 고압전원(3 kV)을 가하여 절연파괴가 없는지 확인하는 시험
  • 온습도시험: 사용자가 제품을 사용하는 환경 중 고온/다습한 환경에서 사용하여도 제품의 절연에 문제가 없는지 확인하는 시험
  • 접지연속성시험: 접지를 연결하는 제품의 경우, 접지라인의 견고성을 확인하기 위해 고압전류 흘려서, 접지라인이 파괴없이 충분히 안전하게 전류를 흘려보낼 수 있는지 확인하는 시험
  • 누설전류(Leakage current)시험: 제품 사용 중, 사용자 접근이 가능한 부분에 누설전압으로 인한 감전의 위험을 확인하고자 할 때 하는 시험
  • 난연 시험: 화재 발생 시 비금속 재료가 쉽게 타지 않는지 확인하는 시험
  • 소비전력 시험: 제품이 실제로 소비하는 전력을 측정하는 시험

파워 에너지 위험 분류 (Power Energy Source)

  • LPS(Limited Power Source)시험: 제품이 가지고 있는 고유의 Power source 양(V, A, VA값)을 측정하는 시험으로, 물리적으로 제품의 output 출력을 제품 자체 Protection들어가거나, 제품이 동작불능이 될때까지 강제로 출력을 당겨서 확인 하는 시험

기계적 에너지 위험 분류 (Mechanical Energy Source)

  • 제품의 외곽 또는 내부의 물리적인 연결 또는 형상에 대해 평가하는 것으로 날카로운 외곽면, Fan 등의 움직이는 부분에 대한 위험성 평가와 내/외부 cable 간의 연결의 안정성 등에 대한 평가 외에도 제품의 무게, 벽과 천장에 고정되는 형태 등에 따라서 기계적으로 평가해야 하는 항목이 상이하고 시험이 필요한 부분도 달라서 제품 구분에 따라 필요한 시험을 진행

온도 에너지 위험 분류 (Thermal Energy Source)

  • 온도시험: 제품의 정상동작 또는 이상동작 시, 내부 부품 및 외부 사용자 접근 가능한 온도가 규정된 허용치를 넘지 않는지 측정하는 시험

방사 에너지 위험 분류 (Radiation Energy Source)

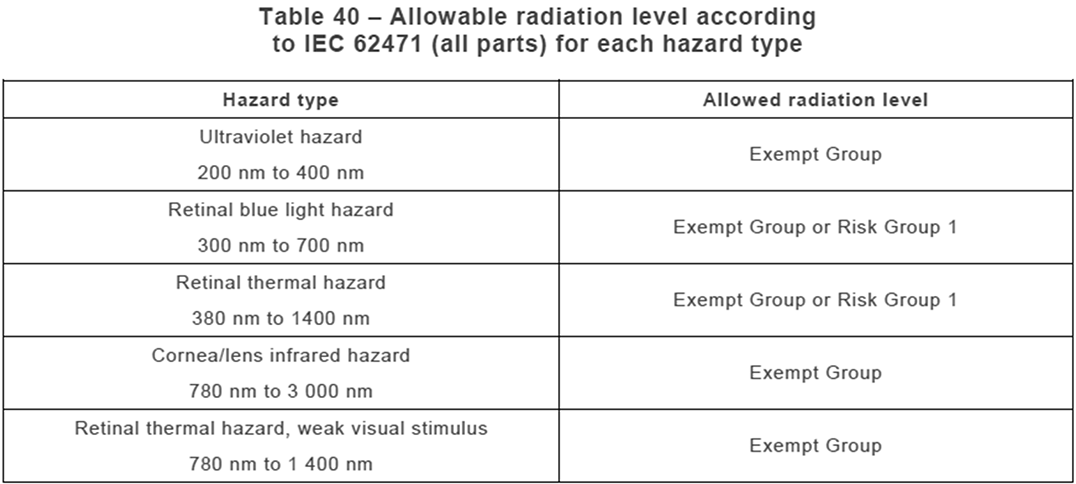

  • Optical energy (Visible, IR, UV), LED, laser 등의 광학 방사선으로부터 위험 노출 수준을 확인하는 것으로 IEC 62471, IEC 60825 등의 규격에 따라 시험 진행을 하여 위험 수준을 분류하는 시험

라벨 표기 사항

1 Trade mark(Buyer 또는 나라별 개별 요청사항)
2 입력정격(Input rating)
3 출력정격(Output rating)
4 제조사명(Manufacturer name)
5 모델명(Model name)
6 제품명(Product name)
7 제조국(Buyer 또는 나라별 개별 요청사항)
8 A/S번호(Buyer 또는 나라별 개별 요청사항)
9 Global 인증마크(Buyer 또는 나라별 개별 요청사항)
10 기타 필요 마크(Buyer 또는 나라별 개별 요청사항)
11 시리얼번호(Buyer 또는 나라별 개별 요청사항)
12 제품 구분 마크 표시(Class II 제품)
