IP시험(방수방진시험)

IP시험

  • 외함의 밀폐 보호등급을 IP코드로 구분한 시험입니다.

IP시험의 목적

  • 외함 내 위험 부분으로의 접근에 대한 사람 보호
  • 외부 분진의 침투에 대한 외함 내 기기 보호
  • 물 침투로 인한 해로운 영향에 대한 외함 내 기기 보호

IP코드

위험 부분으로의 접근, 외부 분진의 침투 또는 물의 침투에 대한 외함의 방진 보호 및 방수 보호등급을 표시하고 이러한 보호에 대한 추가 정보를 나타내는 코딩(coding) 방식

IP코드의 배열

(예시)IP23
IP 코드문자(국제보호)
2 제 1 특성숫자(0~6의 수 또는 문자X)
3 제 2 특성숫자(0~9의 수 또는 문자X)
  • 제 1 특성숫자 : “분진 침투에 대한/위험한 부분으로의 접근에 대한” 보호 등급
  • 제 2 특성숫자 : “위험한 영향을 주는 물의 침투에 대한” 보호 등급
  • 특성 숫자가 명시될 필요가 없다면, 그 자리를 문자 “X”로 대신

보호등급

제1특성숫자 제1특성숫자로 표시되는 위험한 부분으로의 접근에 대한 보호등급 제1특성숫자로 표시되는 외부분진에 대한 보호등급
0 비보호 비보호
1 손등 위험 부분으로 접근하는 것에 대한 보호 지름 50mm이상의 외부 분진에 대한 보호
2 손가락이 위험 부분으로 접근하는 것에 대한 보호 지름 12.5mm이상의 외부 분진에 대한 보호
3 공구가 위험 부분으로 접근하는 것에 대한 보호 지름 2.5mm이상의 외부 분진에 대한 보호
4 전선이 위험 부분으로 접근하는 것에 대한 보호 지름 1.0mm이상의 외부 분진에 대한 보호
5 전선이 위험 부분으로 접근하는 것에 대한 보호 먼지보호
6 전선이 위험 부분으로 접근하는 것에 대한 보호 방진
제2특성숫자 제2특성숫자로 표시되는 방수에 대한 보호 등급
0 비보호
1 수직으로 떨어지는 물방울에 대한 보호
2 외함이 15도 이하로 기울어져 있을 경우, 수직으로 떨어지는 물방울에 대한 보호
3 물 분무에 대한 보호
4 물 튐에 대한 보호
5 물 분사에 대한 보호
6 강한 물 분사에 대한 보호
7 일시적인 침수의 영향에 대한 보호
8 연속 침수의 영향에 대한 보호
9 고압 및 고온 물 분사에 대한 보호

관련규격

· IEC 60529

· KS C IEC 60529

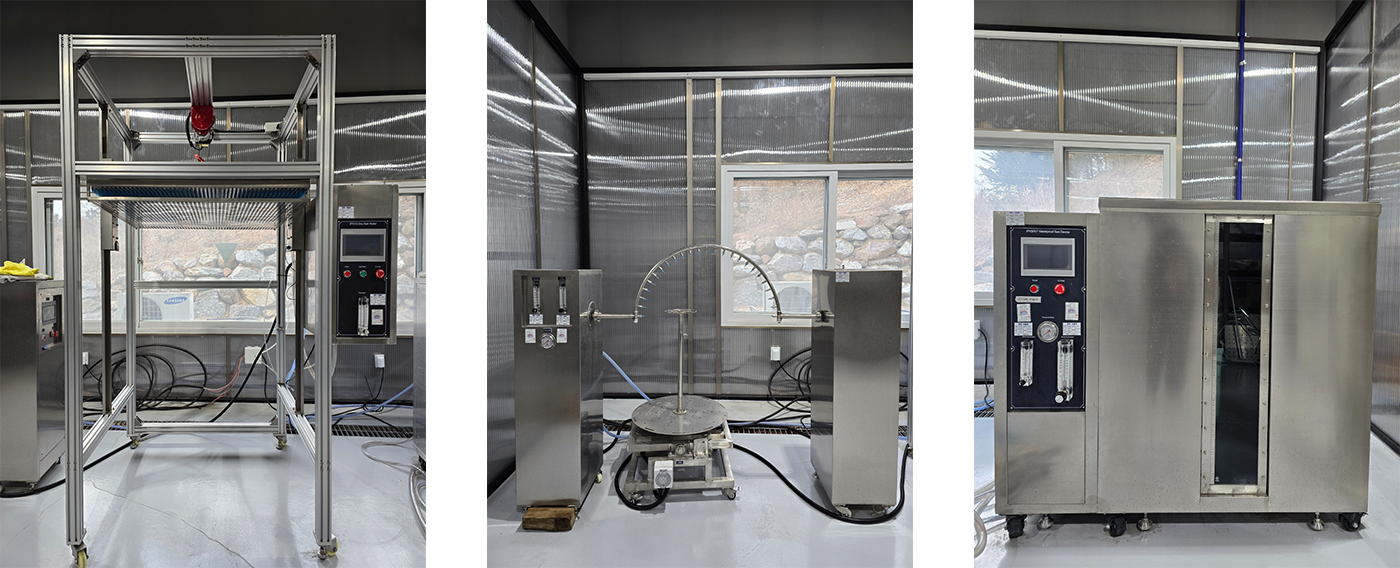

시험장비

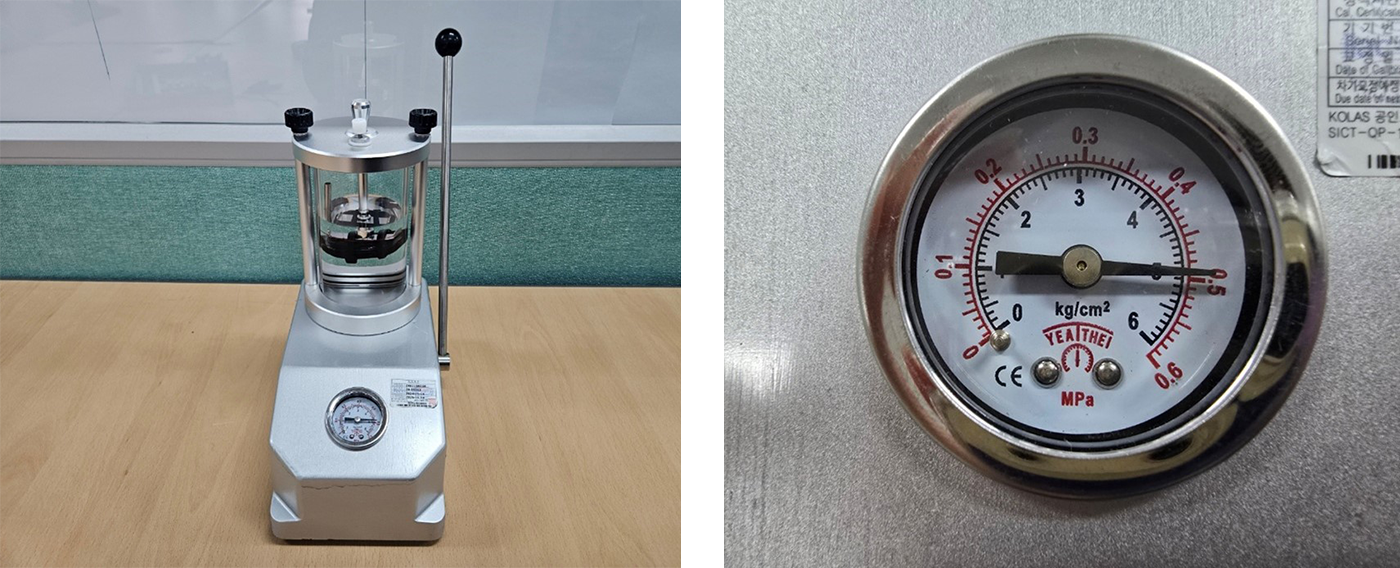

시계방수테스트

1~5 atm(수심 10~50 m) 수준으로 시험이 진행 가능하며, 시계의 방수는 등급에 따라 방수 및 방진 기능 지원이 다르며, 일반적으로 방수 성능은 생활방수 수준으로 이루어짐
KS C IEC 60529 IPX8 등급에 따라 시계방수테스터기를 활용하여 시험을 진행하고 있으며, 시계뿐만 아니라 소형 제품에 한하여 1~5 atm 수준의 침수 시험 진행 가능함

관련규격: KS C IEC 60529, ISO 22810 (방수시험_Water Resistant)

시험장비
