타격시험(해머시험, IK)

충격시험

  • 충격시험은 접근이 제한되지 않은 구역, 충격이 발생할 가능성이 있는 곳에서 사용할 가능성이 있는 장비에 적합합니다.
  • 접근 제한 구역에서 사용하는 장비의 경우에 충격시험은 가혹도가 더 낮을 가능성이 있으며, 특히, 장비가 부서지기 쉬운 성질을 가질 때 적용할 수 있습니다.

측면타격시험(해머시험)

  • 시험품이 규정된 충격 가혹도를 견딜 수 있는 능력을 측정하는 표준화된 시험방법으로 세가지의 시험방법이 있다.

전자해머

상단에서 회전하는 진자로 구성된 시험기로 시험을 수행하며, 시험품이 무겁거나 부피가 커서 다루기 어려운 제품에 대해 시험이 가능함

스프링해머

기계식 타격 공구의 하나. 크랭크의 회전력이 스프링에 전달되면서 탄력에 의하여 연속적으로 타격하는 해머

수직해머

기본적으로 수평평면에 놓인 시험품 표면 위로 수직 높이를 통과하는 받침대에서 자유 낙하하는 타격요소로 이루어져 있는 해머

관련규격

· KS C IEC 60068-2-75

수직타격시험(IK 충격시험)

  • 기계적 충격에 대한 보호를 검증하기 위해 외함에 타격을 가하는 시험입니다.

IK코드의 배열

예)IK 05 (코드문자(국제 기계적 보호) // 특성 그룹 숫자(00~10))

IK코드 등급

IK코드 IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
충격 에너지.J * 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20

시험방법

시험 전 육안, 치수, 기능검사 수행 후 정해진 무게, 높이에 따라 시험대상에 타격을 가해 타격시험을 실시(별도로 규정되지 않은 경우에 충격 횟수는 노출된 각 표면에 5회이며, 같은 지점에 3번이상 충격을 가하지 않는다.)
시험 장치는 IEC 60068-2-75에서 설명한 시험 장치(진자, 스프링, 수직해머) 중 하나를 사용하여 실시

관련규격

· IEC 62262

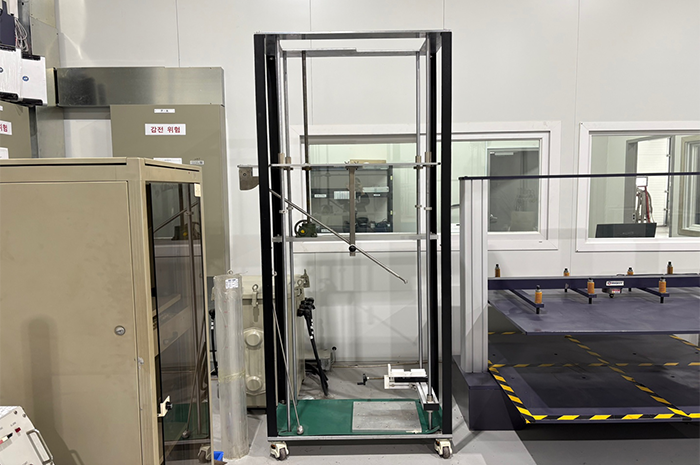

시험장비
