기계적시험(복합진동, 낙하시험)
복합진동시험
- 대형제품의 KOLAS 시험이 가능합니다.
진동 및 충격조건
- 최대진동힘 : 6,000kgf
- 최대진폭 : 100mm(랜덤, 사인, SoR, RoR 진동 시험가능)
- 최대충격힘 : 18,000kgf
- 반정현, 톱니, 사다리꼴 펄스 충격시험 가능
- 최대부하 : 800kg
- 사용주파수 : 5~2,500Hz
- 진동테이블 사이즈 : 1,200 x 1,200mm
항온항습조건
- 내적 : 1,500 x 1,500 x 1,200mm
- 온도범위 : -50-150℃
- 습도범위 : 25 ~ 98% rh
- 온도변화율 : 5℃/min
관련규격
· KS C IEC 60068-2-53
· KS C IEC 60068-2-64
· MIL-STD-810H
시험장비

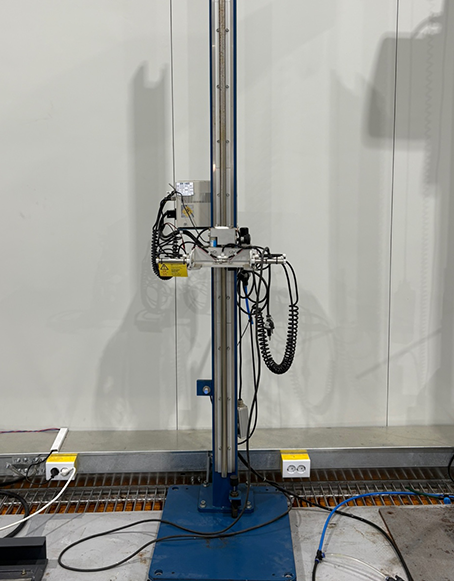

낙하시험(Drop test)
- 제품의 수송 중, 취급 중 또는 수리 중의 작업에서 떨어뜨리기 쉬운 제품이 낙하 시 받는 충격에 의해 제품의 기본기능 및 성능저하가 발생하는지에 대해 사전평가하여 이를 개선하기 위한 시험입니다.
포장낙하시험
- 시험 전 제품의 기본기능, 성능이 정상적으로 수행되는지 확인한다.
- 시험할 제품을 포장상태로 낙하 고정판에 안착한다.
- 시험할 조건을 설정 후 시험을 진행한다.
- 시험이 완료되면 제품의 내/외형 변화를 확인한 후 기본기능 및 성능이 정상적으로 동작되는지 확인한다.
포장중량(kg) | 낙하높이(cm) | 시험횟수(회) | ||
---|---|---|---|---|
1각 | 3능 | 6면 | ||
~ 10kg 미만 | 90cm | 1 | 1 | 1 |
10kg 이상 ~ 20kg 미만 | 75cm | 1 | 1 | 1 |
20kg 이상 ~ 30kg 미만 | 60cm | 1 | 1 | 1 |
30kg 이상 ~ 40kg 미만 | 45cm | 1 | 1 | 1 |
40kg 이상 ~ | 30cm | 1 | 1 | 1 |
비포장낙하시험
- 시험 전 제품의 기본기능, 성능이 정상적으로 수행되는지 확인한다.
- 시험할 제품의 각면에 숫자표기 등 식별표시를 하여 동일면에 2회 이상 낙하충격이 가해지지 않도록 한다.
- 시험할 조건을 설정 후 시험을 진행한다.
- 시험이 완료되면 제품의 내/외형 변화를 확인한 후 기본기능 및 성능이 정상적으로 동작되는지 확인한다.
제품구분 | 낙하높이(cm) | 낙하면 | 시험횟수(회) | remark |
---|---|---|---|---|
유선H/SEET | 150cm | 10t 두께 강판면 or 콘크리트 바닥면 |
각면 2회, 총 12회 | 벽걸이형 |
유선단말 | 180cm | 각면 2회, 총 12회 | 이동형 | |
Mobile PAD Portable PC |
100cm | 각면 2회, 총 12회 | 이동형 | |
이동형 Base 전원 아답터 |
75cm | 각면 2회, 총 12회 | 탁상형 높이에 사용되는 제품 |
씨엠씨엘 블로그 – 포장 낙하와 비포장낙하의 시험절차 및 방법
https://blog.naver.com/cmcl02/221565838849
시험장비

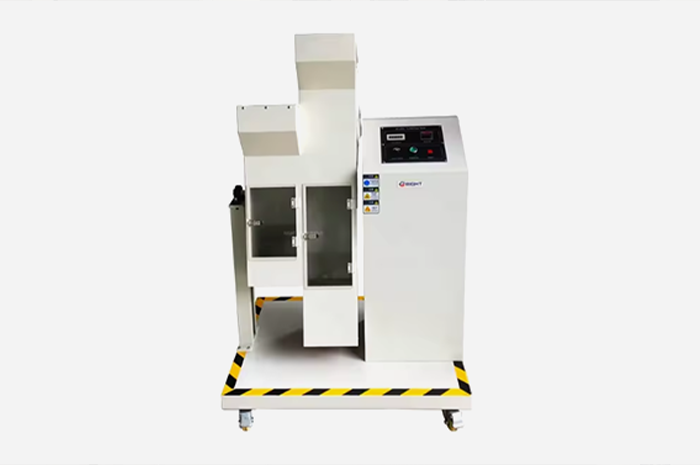

텀블링배럴(연속낙하시험)
- 수리 작업이나 장비 사용 시 거친 취급을 하여 장비형 시편에 충격의 영향, 두드림, 덜컹거림, 떨어짐의 영향을 모의 시험하는 시험입니다.
텀블링배럴 시험특징
- 낙하 최대 횟수 : 999,900회
- 회전속도 및 낙하 횟수 설정가능
- 자동으로 반복 자유낙하 가능
- 관련 규격 : KS C IEC 60068-2-31
씨엠씨엘 블로그 – 텀블링 배럴시험 동영상
https://blog.naver.com/cmcl02/222843844115
시험장비

자유낙하시험
- 부품 및 제품을 원하는 높이에서 반복 자유 낙하하여 제품의 내구성을 검증하는 시험입니다.
자유낙하시험 특징
- 20cm, 50cm, 100cm 반복 낙하시험 가능
씨엠씨엘 블로그 – 자유낙하시험 동영상
https://blog.naver.com/cmcl02/222537734028

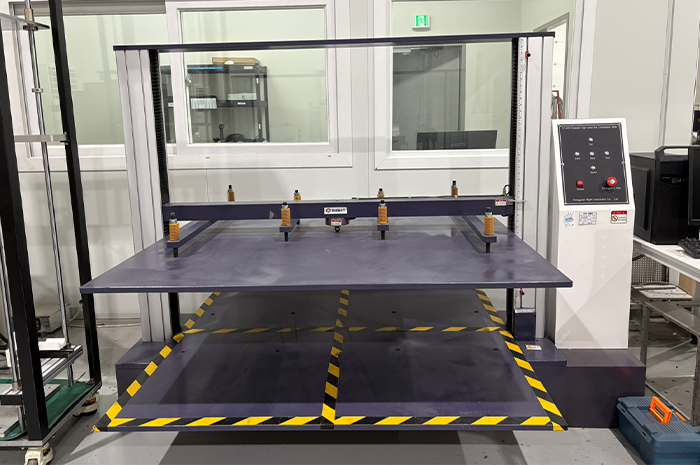

박스압축시험
- 수출 및 화물 포장용 박스를 실제상태로 압축시험이 가능합니다.
박스압축시험 특징
- 수출 및 화물 포장용 박스를 실제상태로 압축시험이 가능
- 박스 운반 또는 적재시 내용물의 파손을 사전에 확인하여 제품 손상을 방지할 수 있음
- 최대하중 2,000kg (2ton)
관련규격
· ASTM D 642
· GB/T4857.4
· ISO2872
시험장비
